哪些原因會導致搪玻璃冷凝器破損

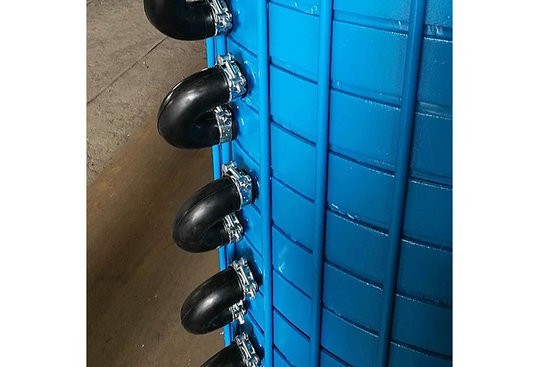

　　搪玻璃冷凝器是在低碳鋼輪胎表面噴涂含硅量高的瓷釉，經過900C左右的高溫烘烤，使瓷釉附著在金屬鋼胎表面而形成的。由于這兩種材料的機械物理性能不同，設備損傷的原因也不同。一般機械損傷牙釉質抗沖擊能力差，任何金屬或硬物都會對其產生沖擊，導致牙釉質損傷。

　　因此，在使用過程中，應防止金屬和硬物掉入壺中。如遇物料堵塞，應用塑料棒疏通。檢修時蓋上鍋蓋，避免焊渣熔化的瓷面出現小凹坑或爆瓷。受損的搪玻璃冷凝器經過900C烘烤，冷卻后搪瓷與鋼板粘合。
　　由于牙釉質的線膨脹系數和伸長率小于鋼板，冷卻后的變形小于鋼板，牙釉質被鋼板約束產生壓應力。搪瓷釜制成后，搪玻璃中有預壓縮應力，鋼板中有預拉伸應力。預應力與線膨脹系數和伸長量有關，線膨脹系數和伸長量與溫度密切相關，所以工作溫度對設備的使用影響很大。
　　如果由于溫度變化大，搪瓷產生的應力大于其使用應力，搪瓷就會被破壞。所以搪玻璃冷凝器的搪瓷層冷熱變化快，容易爆瓷。投料與釜溫溫差太大，升溫時蒸汽過猛，降溫時過快也會導致爆瓷。因此，在用設備的升溫和降溫應緩慢而均勻，冷卻應分級。

　　總之，搪玻璃冷凝器損壞和故障的發生是可預防可避免的。只要平時我們注意保養，維護好家電的正常使用狀態，就可以保證冷凝器無故障運行，延長其設備的使用壽命。

2023.12.1 ZG
